化学構造式の挿入

QuizGeneratorは、化学構造式を使った設問を作成できます。[$と$]の間にxymtex型式で化学構造式を記述すると、画像に変換されて設問内に表示されます。
xymtexについては、xymtex関連サイト などを参考にしてください。



サンプル

  化学構造式を使った設問も作成できます。

  ダウンロード: 変換元ファイル, 変換済ファイル     別ウィンドウで開く

化学式の表示方法について

数式を入力する際に用いられるLaTeX形式で、表現が可能です。LaTeXの使い方については、LaTeXコマンドシート一覧などを御覧ください。

  • テキスト
  • 表計式
  • 問題作成フォーム





ベンゼル誘導体はどれか
sa:
[$\bzdrv{1==OH;2==NO$_2$}\bzdrv{1==OH;3==NO$_2$}\bzdrv{1==OH;4==NO$_2$}$] [$\cyclohexanev{1D==O;2Sa==Cl;2Sb==Cl}\cyclohexanev{1D==O;4Sa==CH$_3$;4Sb==H$_3$C}$] [$\pyridinev{4==Cl}\pyridinevi{4==Cl}$]

シクロヘキサン誘導体はどれか
sa:
[$\cyclohexanev{2A==CH$_3$;3B==CH$_3$}\cyclohexanev{2B==CH$_3$;3B==CH$_3$}$] [$\bzdrh{1==HO;2==NO$_2$}\bzdrh{1==HO;3==NO$_2$}\bzdrh{1==HO;4==NO$_2$};$] [$\pyridinev[ce]{2D==O;1==Me;5==NC}\qquad\pyridinevi[ce]{2D==O;1==Me;5==NC}$]

ピリジン誘導体はどれか
sa:
[$\pyridinev[]{4D==O;1==H}\pyridinevi[H]{4D==O;1==H}$] [$\bzdrv{}\bzdrv{1==CH$_3$;2==NO$_2$;4==NO$_2$;6==O$_2$N}$] [$\cyclohexanev{2SA==CH$_3$;2SB==H;3SB==CH$_3$;3SA==H}\cyclohexanev{2SB==CH$_3$;2SA==H;3SB==CH$_3$;3SA==H}$]

[$\bzdrv{1==F;4==F}\bzdrv[r]{1==F;4==F}\bzdrv[l]{1==F;4==F}\bzdrv[c]{1==F;4==F}$]はベンゼル誘導体である。
true-false:
true

[$\pyridinevi[r{1+}]{1==Me;3==COO$^{-}$}\pyridinevi[l{1+}]{1==Me;3==COO$^{-}$}\pyridinevi[ace{1+}]{1==Me;3==COO$^{-}$}$]はシクロヘキサン誘導体である。
true-false:
false





A B C D E F
1 #format:table
2 ベンゼル誘導体はどれか sa: “[$\bzdrv
{1==OH;
2==NO$_2$}
\bzdrv
{1==OH;
3==NO$_2$}
\bzdrv
{1==OH;
4==NO$_2$}$]”
“[$\bzdrv
{1==OH;
2==NO$_2$}
\bzdrv
{1==OH;
3==NO$_2$}
\bzdrv
{1==OH;
4==NO$_2$}$]”
“[$\cyclohexanev
{1D==O;
2Sa==Cl;
2Sb==Cl}
\cyclohexanev
{1D==O;
4Sa==CH$_3$;
4Sb==H$_3$C}$]”
“[$\pyridinev
{4==Cl}
\pyridinevi
{4==Cl}$]”
3 シクロヘキサン誘導体はどれか sa: “[$\cyclohexanev
{2A==
CH$_3$;
3B==
CH$_3$}
\cyclohexanev
{2B==
CH$_3$;
3B==
CH$_3$}$]”
“[$\bzdrh
{1==HO;
2==NO$_2$}
\bzdrh
{1==HO;
3==NO$_2$}
\bzdrh
{1==HO;
4==NO$_2$};$]”
“[$\pyridinev
[ce] {2D==O;
1==Me;
5==NC}
\qquad
\pyridinevi
[ce] {2D==O;
1==Me;
5==NC}$]”
4 ピリジン誘導体はどれか sa: “[$\pyridinev[] {4D==O;
1==H}
\pyridinevi[H] {4D==O;
1==H}$]”
“[$\bzdrv{}
\bzdrv
{1==CH$_3$;
2==NO$_2$;
4==NO$_2$;
6==O$_2$N}$]”
“[$\cyclohexanev
{2SA==
CH$_3$;
2SB==H;
3SB==CH$_3$;
3SA==H}
\cyclohexanev
{2SB==
CH$_3$;
2SA==H;
3SB==
CH$_3$;
3SA==H}$]”
5 “[$\bzdrv
{1==F;
4==F}
\bzdrv[r] {1==F;
4==F}
\bzdrv[l] {1==F;
4==F}
\bzdrv[c] {1==F;
4==F}$] はベンゼル誘導体である。”
true-false: true
6 “[$\pyridinevi
[r{1+}] {1==Me;
3==
COO$^{-}$}
\pyridinevi
[l{1+}] {1==Me;
3==
COO$^{-}$}
\pyridinevi
[ace{1+}] {1==Me;
3==COO$
^{-}$}$] はシクロヘキサン誘導体である。”
true-false: false

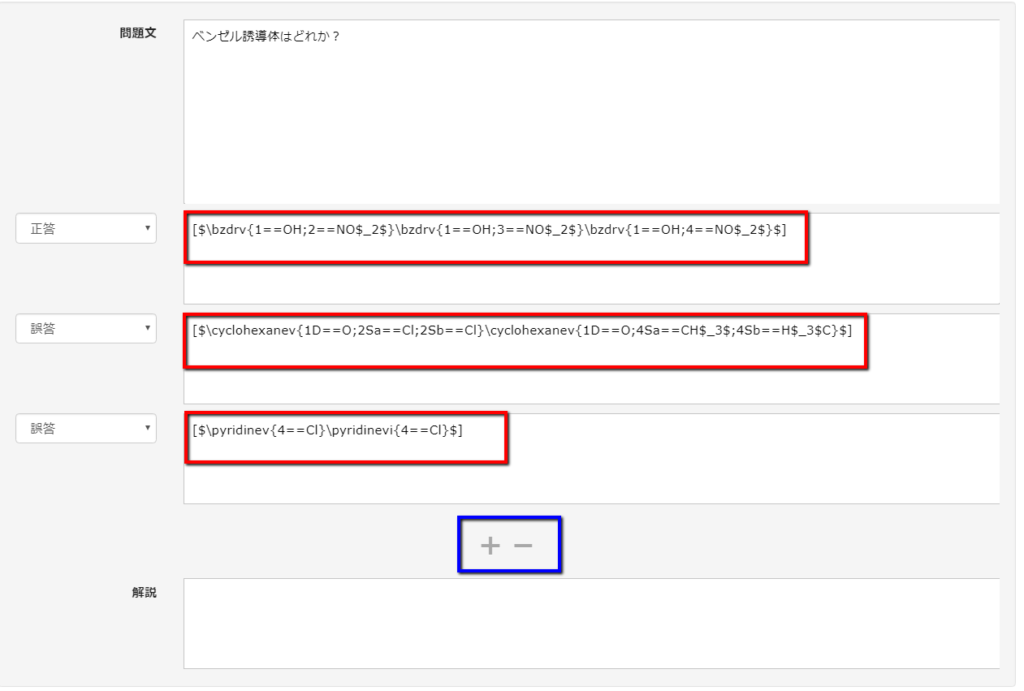

問題作成フォームで化学構造式を作成します。

・問題文、正答、誤答を記述します。



・正答、誤答の選択肢に、[$と$]の間にxymtex型式で化学構造式を記述すると、画像に変換されて設問内に表示されます。





・下記画像が、画像に変換された化学構造式の問題です。
